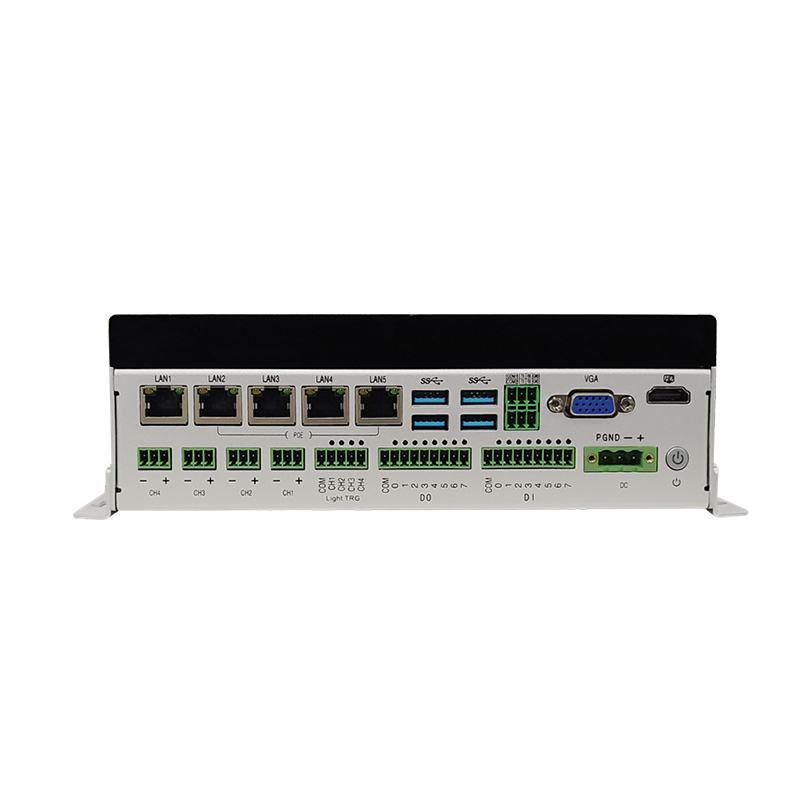

无风扇系统工控机
产品介绍
| 规格 | ||
| 处理器系统 | CPU | Intel® 5代/6代/7代/8代Core CPU |
| CPU封装 | 核心模块类 | |
| 芯片组 | SOC | |
| BIOS | 系统BIOS: SPI BIOS,CMOS电池座 | |
| 内存 | 技术架构 | 单通道DDR4L/DDR3L |
| 容量 | MAX 8GB | |
| 插槽 | DDR4L/DDR3L SODIMM | |
| 显示 | 图形控制器 | 集成显卡 |
| HDMI | HDMI显示接口 | |
| VGA | VGA显示接口 | |
| LVDS | 双通道24BIT LVDS, CH7511B-BF 方案 | |
| 网络 | 控制器 | LAN1: I211千兆网卡, 带灯RJ45 |
| LAN2-LAN5: I211千兆网卡, 带灯RJ45, 支持POE电源 | ||
| 网络LED SPEED/LINK 6组双层灯柱 | ||
| Super I/O | 控制器 | Nt6106，支持系统温度侦测 |
| 看门狗定时器 | 0-255秒,提供看门狗例程 | |
| 风扇 | N/A | |
| TPM加密 | 控制器 | 加密芯片，用于加密狗 |
| I/O | USB | 4 x USB 3.0/2.0 PORT |
| 串口 | Com1 3线RS232 /Rs485可选 | |
| Com2 3线RS232 /Rs485可选 | ||
| GPIO | 8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 | |
| 8路数字输入，8路数字输出，均为 NPN 型 | ||
| LED | 4 路LED光源接口 | |
| 扩展总线 | PCIe x 1 | N/A |
| Mini-PCIe | 1个全长Mini-PCIe 1x插槽,支持PCIe和USB设备 | |
| UIM Scoket | 3G UIM 卡扣式Card 槽 | |
| 存储 | SATA | 1个标准7Pin SATA-III及电源座子, 最大传输速率3Gb/s |
| M-SATA | 1个全长Mini-PCIe 1x插槽，支持M-SATA SSD,最大传输速率3Gb/s | |
| 电源 | 电源类型 | AT/ATX可选供电模式,DC24V输入,支持电源反向及过压保护 |
| Up6182 24V电源方案 | ||
| 前端总线 | 待实测 | |
| 工作环境 | 工作温度 | -10°C ~ 60°C |
| 存储温度 | -40°C ~ 80°C | |
| 工作湿度 | 0% ~ 90%相对湿度, 无凝露 | |
| 存储湿度 | 0% ~ 90%相对湿度, 无凝露 | |
| 外观尺寸 | 尺寸 | 215(长)×136(宽)×60(高)mm |
| 重量 | 1.45KG(不包含包装、配件重量) | |
| 认证 | FCC, CE, RoHS 标准 | |
